Opgave 1 - Byg en serieforbindelse med en afbryder/kontakt og 2 elpærer.
De to elpærer sidder i serieforbindelse.
Nogle gange kalder vi en afbryder for en kontakt. Eller en kontakt for en afbryder.
Undersøg: Hvordan lyser elpærerne.
Undersøg: Strøm med et amperemeter og spænding med et voltmeter.
Opgave 2 - Byg en parallelforbindelse med en afbryder og 2 elpærer.
De to elpærer sidder i parallelforbindelse.
Undersøg: Hvordan lyser elpærerne.
Undersøg: Strøm i kredsløbet og spændingen i kredsløbet.
Opgave 3 - Byg et kredsløb med 2 elpærer og 2 afbrydere.
Afbryderne skal tænde og slukke elpærerne hver for sig.
Opgave 4 - Undersøg strøm og spænding i kredsløb med en modstand og en afbryder.
Byg kredsløbet som på billedet.
Indsæt voltmeter og amperemeter.
Klik på modstanden, når du vil ændre modstanden.
Undersøg: Er der en sammenhæng mellem modstand, spænding og strømstyrke?
Lav et skema hvor du ændrer på modstanden.
Aflæs strømstyrken i Ampere (A) på amperemeteret.
Er der en sammenhæng?
Opgave 5 - Elektrisk modstand i genstande
Undersøg den elektriske strøm gennem en sikring, mønt, pengeseddel, blyant, viskelæder, hånd, hund.
Lav et skema og undersøg.
Du skal gætte om strøm løber gennem genstanden.

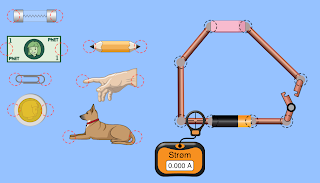

Her er lidt hjælp til kredsløbet og undersøgelsen i opgave 5.
Opgave 6 - Find en forklaring på strømretning
Undersøg "Vis strøm". Her er nogle spørgsmål, som du skal finde svar på.
Hvad er strøm?
Hvilken vej løber elektroner?
Hvad menes der med "traditionel" og den røde pil?
Hvilken vej løber strømmen fra et batteri?
Opgave 7 - Byg dit eget kredsløb
Byg et kredsløb, hvor du bruger din nye viden om elektriske kredsløb.
Gem dit billede.
Opgave 8 - Lav et A4-ark med billeder og tekster
Lav et "fakta"-A4-ark med fakta om elektriske kredsløb.
Serieforbindelse
Parallelforbindelse
Voltmeter
Amperemeter
Modstand i genstande
Resultater og fakta om elektriske kredsløb
I en serieforbindelse sidder elpærerne på samme ledning, lige som perler på i en halskæde.
I en parallelforbindelse er der på en måde to kredsløb, hvor elpærerne sidder ved siden af hinanden som parallelle togskinner.
Sammenhængen mellem spænding, modstand og strømstyrke kaldes Ohms lov.
U=R*I
Spænding = Modstand * Strømstyrke.

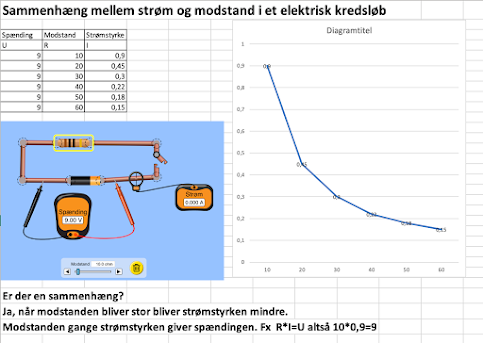

Her er resultatet til opgave 4. Kurven kaldes "omvendte proportional".
Elektrisk strøm løber gennem blyantens grafit. Grafit er lavet af kulstof, og det er elektrisk ledende.
Metaller er gode elektriske ledere.
Amperemeter sættes ALTID i serieforbindelse. (Men det er lidt svært at se i pHet-animationen)
Voltmeter sættes ALTID i parallelforbindelse.
Strømmens retning. Strømmens retning blev opdaget inden man vidste noget om elektroner.
Elektrisk strøm løber fra plus til minus.
Elektroner løber fra minus til plus.
